認一認電控系統傳感器
傳感器是一種能測量各種機械運動狀態的物理量并把它們轉變?yōu)殡娏康难b置。傳感器相當于人的感覺器官，通過傳感器的感知來正確地檢測出各種條件下的物理量。
各種電控柴油機主要采用的傳感器有溫度傳感器、位置傳感器、壓力傳感器等。接下來我們以康明斯發動機為例給大家做一個簡單的介紹。
1. 發動機曲軸轉速/位置傳感器
霍爾效應傳感器，安裝在前齒輪室蓋上；
讀取轉速信號輪的信號；
主要功能：確定發動機轉速；
輔助功能：當凸輪軸位置傳感器發生故障時，ECM使用此傳感器提供的發動機位置信號確定正時。
2. 發動機凸輪軸轉速/位置傳感器
霍爾效應傳感器，安裝在缸蓋前端，凸輪軸正時信號輪蓋上；
讀取凸輪軸正時信號輪(用螺栓固定在凸輪軸前端)的信號；
主要功能：測定發動機位置以控制噴油正時；
輔助功能：當曲軸轉速/位置傳感器發生故障時，ECM使用此傳感器測定發動機轉速。
3. 進氣歧管壓力/溫度傳感器
位于發動機進氣管接頭上；
使用一個組合式進氣歧管溫度/壓力傳感器，測量進氣歧管壓力(渦輪增壓器產生的增壓壓力)和進氣溫度；
功能：
? 用于噴油量控制和發動機保護；
? 計算進氣流量，參與發動機熱管理

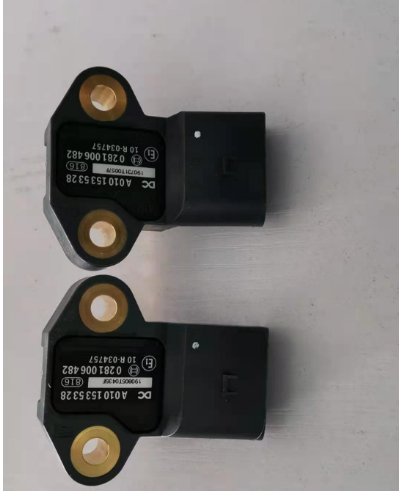

OM502空氣濕度溫度傳感器
4. 機油壓力傳感器
位于發動機左側、ECM附近的缸體上；
監測發動機的機油壓力；
功能：用于發動機保護。

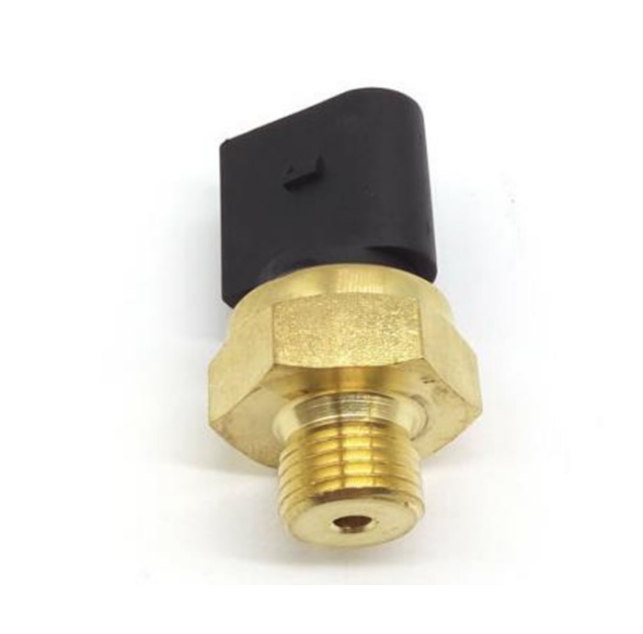

OM906/OM502機油壓力傳感器
5. 機油溫度傳感器
位于發動機左側缸體上,ECM附近；
監測發動機主油道的的機油溫度；
功能：用于發動機保護。
6. 冷卻液溫度傳感器
安裝在節溫器殼體上；
測量節溫器前的冷卻液的溫度；
功能：
? 用于發動機保護；
? 冷起動時的噴油控制；
? 風扇控制。
7. 油軌壓力傳感器
安裝在高壓油軌上；
功能：反饋燃油油軌實際壓力，監測燃油系統是否正常工作。
8. 冷卻液液位傳感器
OEM負責安裝；
功能：監測膨脹水箱內冷卻液的液位，提供發動機保護的輸入。
9. 油中含水傳感器
安裝在吸入側燃油濾清器底部；
該傳感器由兩個導電探頭組成，當水沒過導電探頭，導致電導率變化時，黃色報警燈閃爍，表明濾清器中的水達到報警極限；
功能：監測積聚在濾清器底部水的存量狀況，以提醒司機排放濾清器中的水分。
10. 大氣溫度傳感器
OEM安裝，用于監測環境溫度；
功能：控制尿素噴射系統解凍和加熱。
OM502空氣壓力傳感器
以上就是柴油發動機常見的傳感器，如果想學習更多有關發動機的知識請關注河南惠眾網站http://m.sstoy.cn
